廣泛被使用在各種被研硝材、加工機械

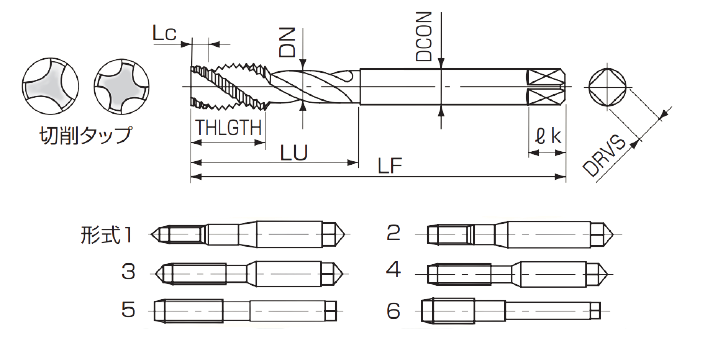

記號 | 螺紋尺寸 | 等級 | 等級 | 導向牙 | 全長 | 螺紋長 | 溝數 | 角徑 | 角下長 | 頭徑 | 種類 |
2M0.4R | M2x0.4 | REG | P1.5 | 2.5 | 40 | 8 | 3 | 3 | 15 | 2.1 | 1 |
2M0.4ZR | M2x0.4 | REG | P1.5 | 2.5 | 40 | 8 | 3 | 3 | 15 | 2.1 | 2 |
2M0.25R | M2x0.25 | REG | P1 | 2.5 | 40 | 8 | 3 | 3 | 15 | 2.1 | 1 |
2M0.25ZR | M2x0.25 | REG | P1 | 2.5 | 40 | 8 | 3 | 3 | 15 | 2.1 | 2 |
2.2M0.45R | M2.2x0.45 | REG | P2 | 2.5 | 42 | 9.5 | 3 | 3 | 15 | 2.3 | 1 |
2.2M0.45ZR | M2.2x0.45 | REG | P2 | 2.5 | 42 | 9.5 | 3 | 3 | 15 | 2.3 | 2 |
2.2M0.25R | M2.2x0.25 | REG | P1 | 2.5 | 42 | 9.5 | 3 | 3 | 15 | 2.3 | 1 |
2.2M0.25ZR | M2.2x0.25 | REG | P1 | 2.5 | 42 | 9.5 | 3 | 3 | 15 | 2.3 | 2 |
2.3M0.4R | M2.3x0.4 | REG | P1.5 | 2.5 | 42 | 9.5 | 3 | 3 | 15 | 2.4 | 1 |
2.3M0.4ZR | M2.3x0.4 | REG | P1.5 | 2.5 | 42 | 9.5 | 3 | 3 | 15 | 2.4 | 2 |
2.5M0.45R | M2.5x0.45 | REG | P2 | 2.5 | 44 | 9.5 | 3 | 3 | 16 | 2.6 | 1 |
2.5M0.45ZR | M2.5x0.45 | REG | P2 | 2.5 | 44 | 9.5 | 3 | 3 | 16 | 2.6 | 2 |
2.5M0.35R | M2.5x0.35 | REG | P1.5 | 2.5 | 44 | 9.5 | 3 | 3 | 16 | 2.6 | 1 |
2.5M0.35ZR | M2.5x0.35 | REG | P1.5 | 2.5 | 44 | 9.5 | 3 | 3 | 16 | 2.6 | 2 |
2.6M0.45R | M2.6x0.45 | REG | P2 | 2.5 | 44 | 9.5 | 3 | 3 | 16 | 2.7 | 1 |
2.6M0.45ZR | M2.6x0.45 | REG | P2 | 2.5 | 44 | 9.5 | 3 | 3 | 16 | 2.7 | 2 |
3M0.5R | M3x0.5 | REG | P2 | 2.5 | 46 | 3.5 | 3 | 4 | 18 | 2.35 | 3 |
3M0.5R+1 | M3x0.5 | REG+1 | P1.5 | 2.5 | 46 | 3.5 | 3 | 4 | 18 | 2.35 | 3 |
3M0.5R+2 | M3x0.5 | REG+2 | P1.5 | 2.5 | 46 | 3.5 | 3 | 4 | 18 | 2.35 | 3 |
3M0.5ZR | M3x0.5 | REG | P2 | 2.5 | 46 | 3.5 | 3 | 4 | 18 | 2.35 | 4 |
3M0.35R | M3x0.35 | REG | P3 | 2.5 | 46 | 3.5 | 3 | 4 | 18 | 2.55 | 3 |
3M0.35R+1 | M3x0.35 | REG+1 | P4 | 2.5 | 46 | 3.5 | 3 | 4 | 18 | 2.55 | 3 |
3M0.35ZR | M3x0.35 | REG | P2 | 2.5 | 46 | 3.5 | 3 | 4 | 18 | 2.55 | 3 |
3.5M0.6R | M3x0.6 | REG | P2 | 2.5 | 48 | 4.2 | 3 | 4 | 18 | 2.75 | 4 |
3.5M0.35R | M3.5x0.35 | REG | P2 | 2.5 | 48 | 4.2 | 3 | 4 | 18 | 2.95 | 3 |
4M0.7R | M4x0.7 | REG | P3 | 2.5 | 52 | 4.9 | 3 | 5 | 20 | 3.15 | 3 |
4M0.7R+1 | M4x0.7 | REG+1 | P4 | 2.5 | 52 | 4.9 | 3 | 5 | 20 | 3.15 | 3 |
4M0.7R+2 | M4x0.7 | REG+2 | P5 | 2.5 | 52 | 4.9 | 3 | 5 | 20 | 3.15 | 3 |
4M0.7ZR | M4x0.7 | REG | P3 | 2.5 | 52 | 4.9 | 3 | 5 | 20 | 3.15 | 3 |
4M0.5R | M4x0.5 | REG | P2 | 2.5 | 52 | 4.9 | 3 | 5 | 20 | 3.35 | 4 |
4M0.5R+1 | M4x0.5 | REG+1 | P3 | 2.5 | 52 | 4.9 | 3 | 5 | 20 | 3.35 | 3 |
4M0.5ZR | M4x0.5 | REG | P2 | 2.5 | 52 | 4.9 | 3 | 5 | 20 | 3.35 | 3 |
4.5M0.75R | M4.5x0.75 | REG | P2 | 2.5 | 55 | 5.3 | 3 | 5 | 20 | 3.55 | 3 |
4.5M0.5R | M4.5x0.5 | REG | P2 | 2.5 | 55 | 5.3 | 3 | 5 | 20 | 3.85 | 3 |
5M0.8R | M5x0.8 | REG | P3 | 2.5 | 60 | 5.6 | 3 | 5.5 | 22 | 4.05 | 3 |
5M0.8R+1 | M5x0.8 | REG+1 | P4 | 2.5 | 60 | 5.6 | 3 | 5.5 | 22 | 4.05 | 3 |
5M0.8R+2 | M5x0.8 | REG+2 | P5 | 2.5 | 60 | 5.6 | 3 | 5.5 | 22 | 4.05 | 3 |
5M0.8ZR | M5x0.8 | REG | P3 | 2.5 | 60 | 5.6 | 3 | 5.5 | 22 | 4.05 | 4 |
5M0.5R | M5x0.5 | REG | P2 | 2.5 | 60 | 5.6 | 3 | 5.5 | 22 | 4.35 | 3 |
5M0.5R+1 | M5x0.5 | REG+1 | P3 | 2.5 | 60 | 5.6 | 3 | 5.5 | 22 | 4.35 | 3 |
5M0.5ZR | M5x0.5 | REG | P2 | 2.5 | 60 | 5.6 | 3 | 5.5 | 22 | 4.35 | 4 |
5.5M0.5R | M5.5x0.5 | REG | P2 | 2.5 | 60 | 6.3 | 3 | 5.5 | 23 | 4.85 | 3 |
6M1R | M6x1 | REG | P3 | 2.5 | 62 | 7 | 3 | 6 | 24 | 4.75 | 3 |
6M1R+1 | M6x1 | REG+1 | P4 | 2.5 | 62 | 7 | 3 | 6 | 24 | 4.75 | 3 |
6M1R+2 | M6x1 | REG+2 | P5 | 2.5 | 62 | 7 | 3 | 6 | 24 | 4.75 | 3 |
6M1ZR | M6x1 | REG | P3 | 2.5 | 62 | 7 | 3 | 6 | 24 | 4.75 | 4 |
6M0.75R | M6x0.75 | REG | P2 | 2.5 | 62 | 7 | 3 | 6 | 24 | 5.05 | 3 |
6M0.75R+1 | M6x0.75 | REG+1 | P3 | 2.5 | 62 | 7 | 3 | 6 | 24 | 5.05 | 3 |
6M0.75ZR | M6x0.75 | REG | P2 | 2.5 | 62 | 7 | 3 | 6 | 24 | 5.05 | 4 |
6M0.5R | M6x0.5 | REG | P2 | 2.5 | 62 | 7 | 3 | 6 | 24 | 5.35 | 3 |
6M0.5R+1 | M6x0.5 | REG+1 | P3 | 2.5 | 62 | 7 | 3 | 6 | 24 | 5.35 | 3 |
6M0.5ZR | M6x0.5 | REG | P2 | 2.5 | 62 | 7 | 3 | 6 | 24 | 5.35 | 4 |
7M1R | M7x1 | REG | P3 | 2.5 | 65 | 7 | 3 | 6.2 | 26 | 5.75 | 5 |
7M0.75R | M7x0.75 | REG | P2 | 2.5 | 65 | 7 | 3 | 6.2 | 26 | 6.05 | 5 |
8M1.25R | M8x1.25 | REG | P3 | 2.5 | 70 | 8.8 | 3 | 6.2 | 29.8 | 6.55 | 6 |
8M1.25R+1 | M8x1.25 | REG | P4 | 2.5 | 70 | 8.8 | 3 | 6.2 | 29.8 | 6.55 | 6 |
8M1.25R+2 | M8x1.25 | REG+1 | P5 | 2.5 | 70 | 8.8 | 3 | 6.2 | 29.8 | 6.55 | 6 |
8M1R | M8x1 | REG+2 | P3 | 2.5 | 70 | 8.8 | 3 | 6.2 | 29.8 | 6.75 | 6 |
8M1R+1 | M8x1 | REG | P4 | 2.5 | 70 | 8.8 | 3 | 6.2 | 29.8 | 6.75 | 6 |
8M0.75R | M8x0.25 | REG | P3 | 2.5 | 70 | 8.8 | 3 | 6.2 | 29.8 | 7.05 | 6 |
8M0.75R+1 | M8x0.25 | REG+1 | P4 | 2.5 | 70 | 8.8 | 3 | 6.2 | 29.8 | 7.05 | 6 |
9M1.25R | M9x1.25 | REG | P3 | 2.5 | 72 | 8.8 | 3 | 7 | 29.8 | 7.55 | 6 |
9M1R | M9x1 | REG | P3 | 2.5 | 72 | 8.8 | 3 | 7 | 29.8 | 7.75 | 6 |
9M0.75R | M9x0.75 | REG | P3 | 2.5 | 72 | 8.8 | 3 | 7 | 29.8 | 8.05 | 6 |
10M1.5R | M10x1.5 | REG | P3 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 8.25 | 6 |
1OM1.5R+1 | M10x1.5 | REG+1 | P4 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 8.25 | 6 |
10M1.5R+2 | M10x1.5 | REG+2 | P5 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 8.25 | 6 |
10M1.25R | M10x1.25 | REG | P3 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 8.55 | 6 |
10M1.25R+1 | M10x1.25 | REG+1 | P4 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 8.55 | 6 |
10M1R | M10x1 | REG | P3 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 8.75 | 6 |
10M1R+1 | M10x1 | REG+1 | P4 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 8.75 | 6 |
10M0.75R | M10x0.75 | REG | P3 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 9.05 | 6 |
10M0.75R+1 | M10x0.75 | REG+1 | P4 | 2.5 | 75 | 10.5 | 3 | 7 | 31.4 | 9.05 | 6 |
11M1.5R | M11x1.5 | REG | P3 | 2.5 | 80 | 10.5 | 3 | 8 | 31.4 | 9.25 | 6 |
11M1R | M11x1 | REG | P3 | 2.5 | 80 | 10.5 | 3 | 8 | 31.4 | 9.75 | 6 |
11M0.75R | M11x0.75 | REG | P3 | 2.5 | 80 | 10.5 | 3 | 8 | 31.4 | 10.05 | 6 |
12M1.75R | M12x1.75 | REG | P4 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 9.95 | 6 |
12M1.75R+1 | M12x1.75 | REG+1 | P5 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 9.95 | 6 |
12M1.75R+2 | M12x1.75 | REG+2 | P6 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 9.95 | 6 |
12M1.5R | M12x1.5 | REG | P3 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 10.25 | 6 |
12M1.5R+1 | M12x1.5 | REG+1 | P4 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 10.25 | 6 |
12M1.25R | M12x1.25 | REG | P3 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 10.55 | 6 |
12M1.25R+1 | M12x1.25 | REG+1 | P4 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 10.55 | 6 |
12M1R | M12x1 | REG | P3 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 10.75 | 6 |
12M1R+1 | M12x1 | REG | P4 | 2.5 | 82 | 12.3 | 3 | 8.5 | 36.2 | 10.75 | 6 |
14M2R | M14x2 | REG | P4 | 2.5 | 88 | 14 | 3 | 10.5 | 42.4 | 11.65 | 6 |
14M1.5R | M14x1.5 | REG | P3 | 2.5 | 88 | 14 | 3 | 10.5 | 42.4 | 12.25 | 6 |
14M1.25R | M14x1.25 | REG | P3 | 2.5 | 88 | 14 | 3 | 10.5 | 42.4 | 12.55 | 6 |
14M1R | M14x1 | REG | P3 | 2.5 | 88 | 14 | 3 | 10.5 | 42.4 | 12.75 | 6 |
15M1.5R | M15x1.5 | REG | P3 | 2.5 | 90 | 10.5 | 3 | 10.5 | 42.4 | 13.25 | 6 |
15M1R | M15x1 | REG | P3 | 2.5 | 90 | 10.5 | 3 | 10.5 | 42.4 | 13.75 | 6 |
16M2R | M16x2 | REG | P4 | 2.5 | 95 | 14 | 3 | 12.5 | 44.4 | 13.65 | 6 |
16M1.5R | M16x1.5 | REG | P3 | 2.5 | 95 | 14 | 3 | 12.5 | 44.4 | 14.25 | 6 |
16M1R | M16x1 | REG | P3 | 2.5 | 95 | 14 | 3 | 12.5 | 44.4 | 14.75 | 6 |
17M1.5R | M17x1.5 | REG | P3 | 2.5 | 95 | 10.5 | 3 | 13 | 44.4 | 15.25 | 6 |
17M1R | M17x1 | REG | P3 | 2.5 | 95 | 10.5 | 3 | 13 | 44.4 | 15.75 | 6 |
18M2.5R | M18x2.5 | REG | P5 | 2.5 | 100 | 17.5 | 3 | 14 | 49.2 | 15.15 | 6 |
18M2R | M18x2 | REG | P4 | 2.5 | 100 | 17.5 | 3 | 14 | 49.2 | 15.65 | 6 |
18M1.5R | M18x1.5 | REG | P4 | 2.5 | 100 | 17.5 | 3 | 14 | 49.2 | 16.25 | 6 |
18M1R | M18x1 | REG | P3 | 2.5 | 100 | 17.5 | 3 | 14 | 49.2 | 16.75 | 6 |
20M2.5R | M20x2.5 | REG | P5 | 2.5 | 105 | 17.5 | 4 | 15 | 50.7 | 17.15 | 6 |
20M2R | M20x2 | REG | P4 | 2.5 | 105 | 17.5 | 4 | 15 | 50.7 | 17.65 | 6 |
20M1.5R | M20x1.5 | REG | P4 | 2.5 | 105 | 17.5 | 4 | 15 | 50.7 | 18.25 | 6 |
20M1R | M20x1 | REG | P3 | 2.5 | 105 | 17.5 | 4 | 15 | 50.7 | 18.75 | 6 |
22M2.5R | M22x2.5 | REG | P5 | 2.5 | 115 | 17.5 | 4 | 17 | 54 | 19.15 | 6 |
22M2R | M22x2 | REG | P4 | 2.5 | 115 | 17.5 | 4 | 17 | 54 | 19.65 | 6 |
22M1.5R | M22x1.5 | REG | P4 | 2.5 | 115 | 17.5 | 4 | 17 | 54 | 20.25 | 6 |
22M1R | M22x1 | REG | P3 | 2.5 | 115 | 17.5 | 4 | 17 | 54 | 20.75 | 6 |
24M3R | M24x3 | REG | P5 | 2.5 | 120 | 21 | 4 | 19 | 59 | 20.65 | 6 |
24M2R | M24x2 | REG | P4 | 2.5 | 120 | 21 | 4 | 19 | 59 | 21.65 | 6 |
24M1.5R | M24x1.5 | REG | P4 | 2.5 | 120 | 21 | 4 | 19 | 59 | 22.25 | 6 |
24M1R | M24x1 | REG | P3 | 2.5 | 120 | 21 | 4 | 19 | 59 | 22.75 | 6 |
